Тепловизионные камеры LWIR измеряют температуру, обнаруживая инфракрасное излучение, испускаемое объектами без физического контакта. Эта функция дает им особое преимущество в высокотемпературных, опасных или труднодоступных местах. Люди часто используют их для проверки промышленного оборудования, электрических систем и многого другого.

Модуль тепловизионной камеры. Как он работает?

Модуль тепловизионной камеры улавливает инфракрасное излучение, испускаемое объектами, через их оптические системы. Материал детектора камеры поглощает это излучение, преобразуя его в электрические сигналы. Интенсивность этих сигналов напрямую коррелирует с силой излучения.

Эти сигналы усиливаются и обрабатываются электронными частями. Это создает цифровое изображение, которое может видеть пользователь. Этот эффективный процесс обеспечивает точное тепловидение для различных приложений.

（Различные выходные эффекты）

Ключевые выводы

• Длинноволновые инфракрасные камеры принимают инфракрасное излучение от объектов через оптическую систему.
• Материалы детектора принимают эти излучения и преобразуют их в электрические сигналы. Сила сигнала зависит от интенсивности излучения.
• Электронные компоненты усиливают и обрабатывают эти электрические сигналы, формируя цифровое изображение.
• Система представляет обработанное изображение пользователю через устройство вывода.

6 основных факторов, которые следует учитывать при выборе модуля тепловизионной камеры

• Интерфейс
• Разрешение
• Функция
• Линза
• НЕТД
• Цифровой зум

Интерфейс

При выборе камеры важно выбрать правильный интерфейс. Вы можете выбрать либо 70-контактный выходной триггер , либо интерфейс Extend Board . Выбор 70-контактного выходного триггера устраняет необходимость в Extend Board. Распространенные варианты интерфейсов включают USB3.0 Type-C , USB2.0 Type-C , USB2.0 4-Pin и PAL-D .

Разрешение

320x256

Наиболее распространенные разрешения — 320x256 и 640x512 пикселей. Конечно, Vision Datum выпустила более высокое разрешение — 1280 x 1024! Если вам не нужно захватывать мелкие детали, 320x256 подойдет для большинства приложений с тепловым режимом, когда бюджет не является исключительно достаточным!

640x512

Разрешение 640x512 или выше идеально подходит для установки на дрон. Вы можете рассмотреть возможность встраивания в дрон. Сверхлегкий вес модуля < 5 г, легкая конструкция.

Длинноволновые инфракрасные камеры обычно используют два размера пикселей: 12μm и 17μm. Технология пикселей 12μm делает чип детектора меньше.

Он также обеспечивает на 30% большую дальность обнаружения, чем версия 17 мкм с той же линзой. Длина волны 12 мкм лучше подходит для поиска более горячих объектов. Напротив, длина волны 17 мкм лучше подходит для поиска более холодных объектов.

Функция

Версия наблюдения

Это устройство в основном используется для мониторинга в реальном времени и захвата изображений. Оно фокусируется на предоставлении четких тепловых изображений. Это делает его пригодным для общих потребностей визуального наблюдения.

Версия для измерения температуры (Temp. Meas.)

Наряду с тепловизионным изображением он также измеряет температуру. Он может анализировать и контролировать определенные области или точки. Это делает его пригодным для приложений, которым требуются точные данные о температуре.

Линза

Объективы с фиксированным фокусом идеально подходят для фиксированного мониторинга, предлагая высокую экономическую эффективность и стабильную долгосрочную визуализацию. Напротив, зум-объективы лучше подходят для гибких приложений мониторинга, позволяя осуществлять удаленное наблюдение и автоматизированное управление.

Благодаря длинноволновой инфракрасной камере Vision Datum с цифровым зумом 1,0–8,0x в сочетании с зум-объективом пользователи получают комплексные возможности наблюдения: от обзора большой площади до детальных крупных планов, что делает ее чрезвычайно эффективной для удаленного наблюдения.

НЕТД

NETD (шумовая эквивалентная разность температур) измеряет чувствительность инфракрасного детектора, указывая наименьшую разницу температур, которую он может обнаружить, обычно в милликельвинах (мК). Более низкие значения NETD означают более высокую чувствительность, что позволяет более четко обнаруживать едва заметные тепловые изменения. При измерении с помощью черного тела с контролируемой температурой на NETD влияют такие факторы, как апертура объектива, время интегрирования и температура фона. Более низкий NETD улучшает четкость изображения в условиях низкой контрастности, например, в холодных или туманных условиях.

Цифровой зум

Цифровой зум (1-8x) ​​в камерах LWIR позволяет пользователям увеличивать изображения с помощью программного обеспечения, что позволяет проводить более детальный осмотр. Этот диапазон зума означает, что изображение может быть увеличено от исходного размера до 8 раз. С помощью этой функции пользователи могут быстро настраивать уровень зума в соответствии со своими потребностями, не меняя объективы или оборудование — идеально для различных приложений.

Как использовать модуль тепловизионной камеры?

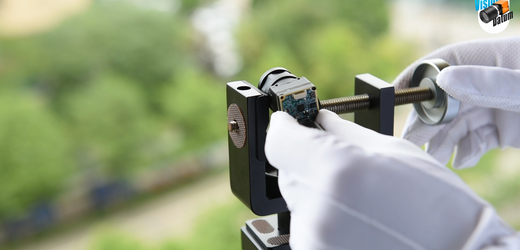

Модуль тепловизионной камеры iVaster Micro LWIR теперь доступен для покупки онлайн. Этот небольшой модуль создан для универсальности.

Имеет интерфейс USB Type-C и другие варианты подключения. Это делает его отличным для использования в различных системах. Будь то промышленные приложения, НИОКР или наружное применение, iVaster Micro Thermal Camera обеспечивает высококачественное тепловидение с гибким подключением, оптимизированной настройкой и использованием.

Ниже описано, как использовать наш модуль тепловизионной камеры Micro LWIR. Свяжитесь с нами для получения более подробной информации.
