Les caméras de vision thermique LWIR mesurent la température en détectant le rayonnement infrarouge émis par les objets sans contact physique. Cette caractéristique leur confère un avantage particulier dans les endroits à haute température, dangereux ou difficiles d'accès. Les gens les utilisent souvent pour inspecter les équipements industriels, les systèmes électriques et bien d'autres.
Module de caméra thermique : comment fonctionne-t-il ?
Le module de caméra thermique capture le rayonnement infrarouge émis par les objets à travers leurs systèmes optiques. Le matériau du détecteur de la caméra absorbe ce rayonnement, le convertissant en signaux électriques. L'intensité de ces signaux est directement corrélée à la force du rayonnement.
Ces signaux sont amplifiés et traités par des composants électroniques. Cela crée une image numérique que l'utilisateur peut voir. Ce processus efficace permet une imagerie thermique précise pour diverses applications.
(Effets de sortie différents)
Points clés à retenir
- Les caméras infrarouges à ondes longues reçoivent le rayonnement infrarouge des objets à travers un système optique.
- Les matériaux des détecteurs absorbent ces radiations et les transforment en signaux électriques. La force du signal est liée à l'intensité du rayonnement.
- Les composants électroniques amplifient et traitent ces signaux électriques pour former une image numérique.
- Le système présente l'image traitée à l'utilisateur à travers un dispositif de sortie.
Les 6 principaux facteurs à prendre en compte lors du choix d'un module de caméra thermique
- Interface
- Résolution
- Fonction
- Objectif
- NETD
- Zoom numérique
Interface
Lors de la sélection d'une caméra, il est essentiel de choisir la bonne interface. Vous pouvez opter pour soit le Déclencheur de sortie 70 broches ou une Carte d'extension interface. Le choix du déclencheur de sortie 70 broches élimine le besoin d'une carte d'extension. Les options d'interface courantes incluent USB3.0 Type-C, USB2.0 Type-C, USB2.0 4 broches, et PAL-D.
Résolution
320x256
Les résolutions les plus courantes sont 320x256 et 640x512 pixels. Bien sûr, Vision Datum a lancé une résolution plus élevée de 1280 x 1024 ! Si vous n'avez pas besoin de capturer des détails fins, 320x256 peut répondre à la plupart des applications en mode thermique lorsque le budget n'est pas exceptionnellement suffisant !
640x512
Une résolution de 640x512 ou supérieure est idéale pour l'installation sur un drone. Vous pouvez envisager de l'intégrer dans le drone. Poids ultra-léger du module < 5g, conception légère.
Les caméras infrarouges à ondes longues utilisent couramment deux tailles de pixels : 12μm et 17μm. La technologie de pixel de 12μm rend la puce du détecteur plus petite.
Elle offre également une portée de détection 30 % plus longue que la version 17μm avec le même objectif. La longueur d'onde de 12μm fonctionne mieux pour trouver des objets plus chauds. En revanche, la longueur d'onde de 17μm est meilleure pour les objets plus froids.
Fonction
Version Observation
Cet appareil est principalement utilisé pour la surveillance en temps réel et la capture d'images. Il se concentre sur la fourniture d'images thermiques claires. Cela le rend adapté aux besoins généraux d'observation visuelle.
Version de mesure de température (Mesure Temp.)
En plus de l'imagerie thermique, il mesure également la température. Il peut analyser et surveiller des zones ou des points spécifiques. Cela le rend adapté aux applications nécessitant des données de température précises.
Objectif
Les objectifs à mise au point fixe sont idéaux pour la surveillance fixe, offrant une bonne rentabilité et une imagerie stable à long terme. En revanche, les objectifs zoom sont meilleurs pour les applications de surveillance flexibles, permettant l'observation à distance et le contrôle automatisé.
Avec la caméra infrarouge à ondes longues de Vision Datum dotée d'un zoom numérique 1.0-8.0x associé à un objectif zoom, les utilisateurs acquièrent des capacités d'observation complètes, de la couverture de grandes zones aux plans rapprochés détaillés, ce qui en fait un outil très efficace pour la surveillance à distance.
NETD
Le NETD (Différence de Température Équivalente au Bruit) mesure la sensibilité d'un détecteur infrarouge, indiquant la plus petite différence de température qu'il peut détecter, généralement en millikelvin (mK). Des valeurs de NETD plus basses signifient une sensibilité plus élevée, permettant une détection plus claire des changements thermiques subtils. Lorsque vous mesurez avec un corps noir à température contrôlée, des facteurs tels que l'ouverture de l'objectif, le temps d'intégration et la température de fond influencent le NETD. Un NETD plus bas améliore la clarté de l'image dans des conditions de faible contraste, telles que les environnements froids ou brumeux.
Zoom numérique
Le zoom numérique (1-8x) dans les caméras LWIR permet aux utilisateurs d'agrandir les images par le biais de logiciels, permettant une inspection de détails plus fins. Cette plage de zoom signifie que l'image peut être mise à l'échelle de sa taille d'origine jusqu'à 8 fois. Avec cette fonctionnalité, les utilisateurs peuvent ajuster rapidement le niveau de zoom pour répondre à leurs besoins, sans changer d'objectifs ou de matériel, idéal pour diverses applications.
Module de caméra thermique comment l'utiliser ?

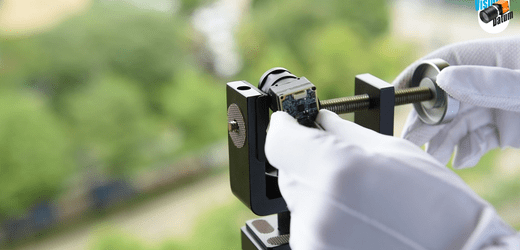

Module de caméra thermique LWIR Micro iVaster, maintenant disponible à l'achat en ligne. Ce petit module est conçu pour la polyvalence.
Il dispose d'une interface USB Type-C et d'autres options de connexion. Cela le rend idéal pour une utilisation dans différents systèmes. Que ce soit pour des applications industrielles, R&D, ou en extérieur, la caméra thermique iVaster Micro fournit une imagerie thermique de haute qualité avec une connectivité flexible, simplifiant la configuration et l'utilisation.
Voici comment utiliser notre module de caméra thermique LWIR Micro, contactez-nous pour plus de détails
