كشف وكاميرا حرارية، التعرف & دليل مسافة التعريف
افهم كيفية حساب مدى كاميرا LWIR بناءً على البعد البؤري للعدسة، وحجم البكسل، وبيانات أداء النظام الصناعي الحقيقي.
عرض حلول كاميرات LWIRما الذي يحدد مدى الكاميرا الحرارية؟

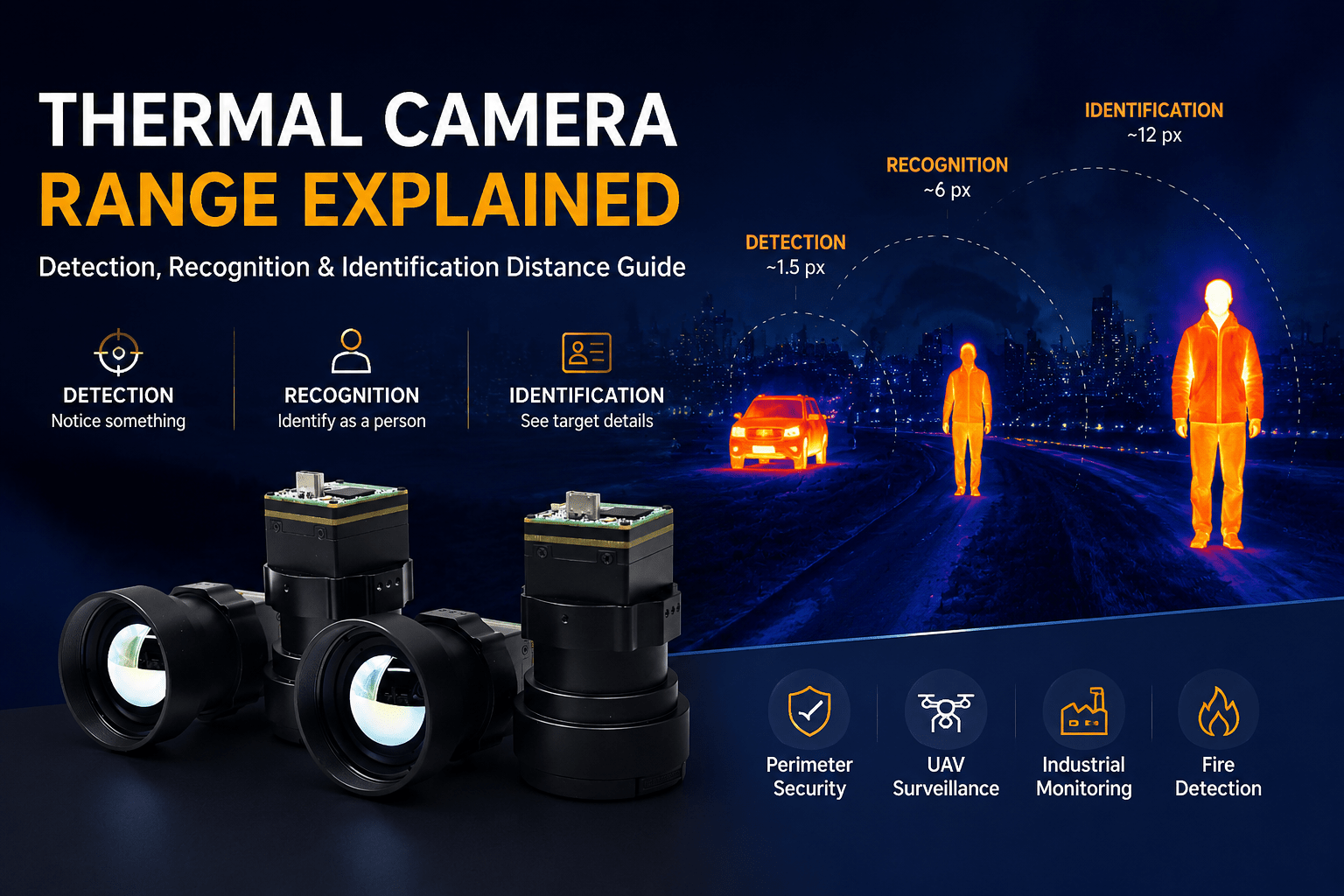

مسافة التصوير الحراري ليست ثابتة. تعتمد على تكوين النظام بما في ذلك البعد البؤري، ودقة المستشعر، وخطوة البكسل، والظروف البيئية.
- مسافة الكشف: يكون الكائن مرئياً
- مسافة التعرف: يمكن تحديد نوع الكائن
- مسافة التعريف: تفاصيل الكائن مرئية
العوامل الرئيسية المؤثرة على مسافة التصوير LWIR
البعد البؤري للعدسة
يزيد البعد البؤري الأطول من مدى الكشف بشكل كبير.
دقة المستشعر
تحسن الدقة الأعلى دقة التعريف على مسافات طويلة.
حجم البكسل
توفر مستشعرات 8μm أداءً أفضل على المدى الطويل مقارنة بـ 12μm.
البيئة
الضباب، والرطوبة، وخلفية الحرارة تؤثر على المدى في العالم الحقيقي.
بيانات أداء كاميرا LWIR الحقيقية
بناءً على تكوينات نظام عدسة + مستشعر LWIR الصناعي.
ارتفاع الكائن: 1.5م
| البعد البؤري | الكشف | التعرف | التعريف |
|---|---|---|---|
| 2.88mm | 240m | 60m | 30m |
| 3.2mm | 266m | 66m | 33m |
| 4.1mm | 341m | 85m | 42m |
| 5.3mm | 441m | 110m | 55m |
| 7mm | 583m | 145m | 72m |
| 9.1mm | 733m | 208m | 104m |
| 13mm | 1083m | 270m | 135m |
| 19mm | 1583m | 396m | 198m |
| 25mm | 2083m | 520m | 260m |
| 35mm | 2916m | 729m | 364m |
| 50mm | 4166m | 1041m | 520m |
| 75mm | 6250m | 1562m | 781m |
| 100mm | 12500m | 3125m | 1562m |
التطبيقات النموذجية
- مراقبة أمن المحيطات الصناعية
- مراقبة الحدود والبنية التحتية الحرجة
- أنظمة التصوير الحراري للطائرات بدون طيار
- أنظمة كشف الحرائق والوقاية منها
حلول كاميرات LWIR الموصى بها
اختر من بين أنظمة التصوير الحراري قصيرة المدى، ومتوسطة المدى، وطويلة المدى المحسنة للتطبيقات الصناعية والطائرات بدون طيار.
الأسئلة الشائعة
كم مسافة يمكن لكاميرا حرارية كشف إنسان؟
اعتماداً على تكوين العدسة، من 200 متر إلى أكثر من 10 كيلومترات.
ما الذي يؤثر على مدى الكاميرا الحرارية أكثر من غيره؟
البعد البؤري للعدسة ودقة المستشعر هما العاملان الأكثر أهمية.
هل الدقة الأعلى أفضل للمدى الطويل؟
نعم، تحسن الدقة الأعلى مسافة التعريف بشكل كبير.
